SSP-I型工程用太阳能光伏扬水系统

一、系统特征：

1. 系统由太阳电池阵列、光伏逆变控制器及水泵管路等构成,系统中省掉蓄电池储能装置，以蓄水替代蓄电，直接驱动水泵扬水。系统的可靠性高，同时大幅降低系统的建设和维护成本。
2. 采用交流型水泵，相比直流水泵功率更大、寿命更长。
3. 无蓄电池，直接采用太阳能电力带动水泵，降低了系统的投入和维护费用。
4. 系统具有多种保护功能，具有低电压、过电压、过载保护，深井（或蓄水池）下水位、高位水箱（或蓄水池）上水位的检测保护。

SSP-I型工程用太阳能光伏扬水系统

二、太阳能光伏阵列特性:
　　在光伏水泵系统中，把太阳能光伏阵列输出的直流电作为系统电源供给。太阳能光伏阵列电源有别于普通的直流电源，它具有较强的非线性特征，输出最大功率受日照和环境温度等气象条件影响比较大。

SSP-I型工程用太阳能光伏扬水系统

三、光伏逆变控制器功能概述：

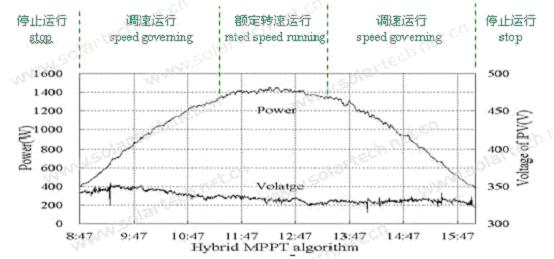

　　　把光伏阵列引出线接在系统直流输入端，系统直流母线电压即是光伏阵列输出端电压。对于光伏水泵系统，因水泵电机的输出功率和转速的三次方成正比，因此，光伏阵列的输出负荷匹配可以直接通过改变水泵电机的转速来实现，即凭借光伏逆变控制器就可以直接调整太阳电池阵列的输出功率，使光伏阵列的输出功率始终跟踪当前日照和环境温度下的最大值。

四、太阳能光伏水泵系统参数：

系统型号	潜水泵				逆变器
系统型号	额定功率（KW）	额定电压（V）	扬程（M）	流量（M3/H）	功率（KW）
SSP-I-370	0.37	220	14-58	3.6-1	0.4
SSP-I-550	0.55	220	13-80	9-1	0.75
SSP-I-750	0.75	220	10-110	12-1	0.75
SSP-I-1100	1.1	220	8-155	18-1	1.5
SSP-I-1500	1.5	220	7.5-195	22.5-1	1.5
SSP-I-2200	2.2	220	27-285	18-1	2.2
SSP-I-3000	3	380	16-265	24-2	3.7
SSP-I-4000	4	380	32-370	24-2	5.5
SSP-I-5500	5.5	380	8-215	42-6	5.5
SSP-I-7500	7.5	380	3-290	72-6	7.5
SSP-I-9200	9.2	380	7-200	72-10	11
SSP-I-11000	11	380	9-240	72-10	11

系统型号	潜水泵				逆变器
系统型号	额定功率（KW）	额定电压（V）	扬程（M）	流量（M3/H）	功率（KW）
SSP-I-15000	15	380	14-315	72-10	15
SSP-I-18500	18.5	380	17-220	72-18	18.5
SSP-I-22000	22	380	21-270	72-18	22
SSP-I-30000	30	380	27-184	72-30	30
SSP-I-37000	37	380	33-130	72-45	37
SSP-I-45000	45	380	200-408	48-27	45

注：配套水泵型式参数根据用户现场情况配置。
