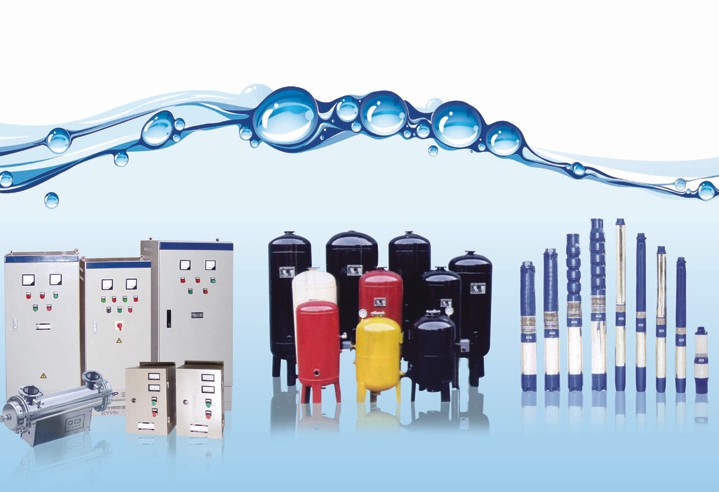

SPV乡村供水设备

SPV乡村供水设备

　　

SPV乡村供水设备

产品概述：

SPV系列乡村自动供水设备是淄博三普机电有限公司针对广大地下水源丰富的乡村及牧区设计的系列自动供水设备。该系列供水设备采用井用潜水电泵抽取地下水，用水塔液位自动控制或气压罐压力自动控制或变频调速恒压自动控制方式控制水泵根据用户用水量情况全天候全自动给用户供水。气压罐选用清洁卫生的内外高温烧结专用搪瓷防腐罐，不生锈，不结垢，不挂泥沙，兼有除砂功能。用户根据水质情况可选用紫外线消毒或二氧化氯消毒方式提高饮水卫生安全。

设备使用条件

电源电压波动：三相四线 380V±10%； 设备环境温度：-10℃-+4℃（不冻结）；
空气相对湿度：≤90%RH（无凝露）； 无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所；
无爆炸危险的场所； 倾斜度：≤5度的场所； 震动：≤0.6G

SPV乡村供水设备

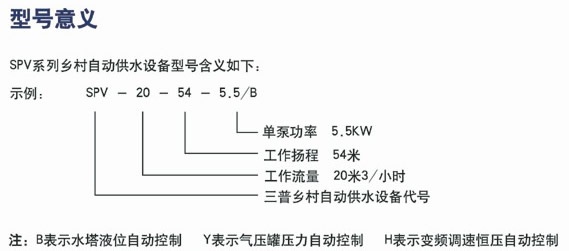

型号意义举例：
SPV-20-54-5.5H表示工作流量20米3/小时，工作扬程54米，配套5.5KW电机的变频调速恒压自动供水设备。

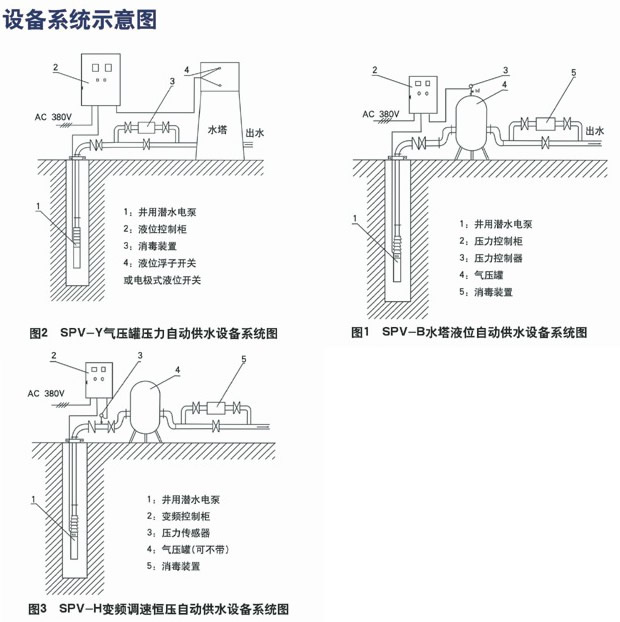

设备组成
1、 SPV-B系列自动供水设备由水塔（或高位水箱）、并用潜水电泵、液位控制柜、消毒装置及相关管阀配件等构成。
2、 SPV-Y系列自动供水设备由气压罐、井用潜水电压、压力控制柜、消毒装置及相关管阀配件等构成。
3、 SPV-H系列自动供水设备由气压罐（可不配）、井用潜水电泵、变频控制柜、消毒装置及相关管阀配件等构成。

SPV乡村供水设备

功能简述
1、 SPV-B水塔水位自动供水设备
1.1 该系列设备以地下水作为水源，使用井用潜水电泵将地下水抽送到水塔或高位水箱后给用户供水，特别适用于用户用水量不大，有水塔或建筑房顶易于安装高位水箱的场所。
1.2 该系列设备配套用液位控制柜具有手动和自动功能。手动状态可通过人工对电泵实现起动停止控制；自动状态由液位浮子开关或电极式液位开关根据安装时设定的上下限水位自动起动停止电泵，上限水位停机，下限水位开机。控制柜具有短路、缺相、过载功能，具有故障记忆功能，故障发生后，应先排除故障，然后以人工复位后方可继续工作。
1.3 根据用户水质情况选用消毒装置，杀灭水中的细菌，提高供水的水质。

2、 SPV-Y气压罐压力自动供水设备
2.1 该系列设备以地下水作为水源，使用井用潜水电泵将地下水抽送到气压罐给用户供水，气压罐对系统供水起到缓冲作用。该系列设备特别适用于用户用水量水大，现场不易建水塔或高位水箱的场所。
2.2 该系列设备配套用压力控制柜具有手动和自动功能。手动状态可通过人工对电泵实现起动停止控制；自动状态由液位浮子开关或电极式液位开关根据安装时设定的上下限水位自动起动停止电泵，上限水位停机，下限水位开机。控制柜具有短路、缺相、过载功能，具有故障记忆功能，故障发生后，应先排除故障，然后以人工复位后方可继续工作。
2.3根据用户水质情况选用消毒装置，杀灭水中的细菌，提高供水的水质。

3、 SPV-H变频调速恒压自动供水设备
3.1 该系列设备以地下水作为水源，使用井用潜水电泵采用变频调速直接将地下水抽给用户恒压供水。该系列设备特别适用于用户需要24小时供水且用水量变化较大，供水品质要求较高的场所。设备24小时运转恒压给用户供水，用户用水量多时电泵转速高，用户用水量少时电泵转速低，用多少抽多少。若需要小流量或夜间电泵休眠，系统需要安装气压罐，满足电泵休眠时供水。该系列设备节电效果明显，电泵软启动、软停止，延长了设备使用寿命。
3.2 该系列设备配套用变频控制柜具有工频手动和变频自动功能。工频手动状态可通过人工对电泵实现起动停止控制，适用于设备安装调试及临时应急用水情况；变频自动状态根据压力传感器设定的供水压力自动调节水泵转速实现恒压向用户供水，适用于设备长期运转。控制柜具有短路、缺相、过载功能，具有故障记忆功能，故障发生后，应先排除故障，然后经用人工复位后方可继续工作。
3.3 根据用户水质情况选用消毒装置，杀灭水中的细菌，提高供水的水质。

产品主要性能参数

序号
设备型号
水泵型号
主要性能参数
控制设备
流量m3/h
扬程m
功率kw
SPV-B
SPV-Y
SPV-H
1
SPV-2-90-1.1
100QJ2-90
2
90
1.1
QKG-1.1/B
QKG-1.1/Y
TPG-1.1
2
SPV-2-132-1.5
100QJ2-132
2
132
1.5
QKG-1.5/B
QKG-1.5/Y
TPG-1.5
3
SPV-4-60-1.1
100QJ4-60
4
60
1.1
QKG-1.1/B
QKG-1.1/Y
TPG-1.1
4
SPV-4-80-1.5
100QJ4-80
4
80
1.5
QKG-1.5/B
QKG-1.5/Y
TPG-1.5
5
SPV-4-100-2.2
100QJ4-100
4
100
2.2
QKG-2.2/B
QKG-2.2/Y
TPG-2.2
6
SPV-6-51-1.5
100QJ6-51
6
51
1.5
QKG-1.5/B
QKG-1.5/Y
TPG-1.5
7
SPV-6-76-2.2
100QJ6-76
6
76
2.2
QKG-2.2/B
QKG-2.2/Y
TPG-2.2
8
SPV-6-110-3
100QJ6-110
6
110
3
QKG-3/B
QKG-3/Y
TPG-3
9
SPV-8-36-1.5
100QJ8-36
8
36
1.5
QKG-1.5/B
QKG-1.5/Y
TPG-1.5
10
SPV-8-55-2.2
100QJ8-35
8
55
2.2
QKG-2.2/B
QKG-2.2/Y
TPG-2.2
11
SPV-8-76-3
100QJ8-76
8
76
3
QKG-3/B
QKG-3/Y
TPG-3
12
SPV-8-89-3
100QJ8-89
8
89
3
QKG-3/B
QKG-3/Y
TPG-3
13
SPV-8-107-4
100QJ8-107
8
107
4
QKG-4/B
QKG-4/Y
TPG-4
14
SPV-10-25-1.5
100QJ10-25
10
25
1.5
QKG-1.5/B
QKG-1.5/Y
TPG-1.5
15
SPV-10-38-2.2
100QJ10-38
10
38
2.2
QKG-2.2/B
QKG-2.2/Y
TPG-2.2
16
SPV-10-53-3
100QJ10-53
10
53
3
QKG-3/B
QKG-3/Y
TPG-3
17
SPV-10-75-4
100QJ10-75
10
75
4
QKG-4/B
QKG-4/Y
TPG-4
18
SPV-10-105-5.5
100QJ10-102
5
102
5.5
QKG-5.5/B
QKG-5.5/Y
TPG-5.5
19
SPV-5-100-3
150QJ5-100
5
100
3
QKG-3/B
QKG-3/Y
TPG-3
20
SPV-5-150-4
150QJ5-150
5
150
4
QKG-4/B
QKG-4/Y
TPG-4
21
SPV-10-100-5.5
150QJ10-100
10
100
5.5
QKG-5.5/B
QKG-5.5/Y
TPG-5.5
22
SPV-10-150-7.5
150QJ10-150
10
150
7.5
QKG-7.5/B
QKG-7.5/Y
TPG-7.5
23
SPV-20-26-3
150QJ20-26
20
26
3
QKG-3/B
QKG-3/Y
TPG-3
24
SPV-20-39-4
150QJ20-39
20
39
4
QKG-4/B
QKG-4/Y
TPG-4
25
SPV-20-52-5.5
150QJ20-52
20
52
5.5
QKG-5.5/B
QKG-5.5/Y
TPG-5.5
26
SPV-20-78-7.5
150QJ20-78
20
78
7.5
QKG-7.5/B
QKG-7.5/Y
TPG-7.5
27
SPV-20-98-9.2
150QJ20-98
20
98
9.2
QKG-9.2/B
QKG-9.2/Y
TPG-9.2
28
SPV-20-111-11
150QJ20-111
20
111
11
QKG-11/B
QKG-11/Y
TPG-11
29
SPV-20-40-4
200QJ20-40
20
40
4
QKG-4/B
QKG-4/Y
TPG-4
30
SPV-20-54-5.5
200QJ20-54
20
54
5.5
QKG-5.5/B
QKG-5.5/Y
TPG-5.5
31
SPV-20-81-7.5
200QJ20-81
20
81
7.5
QKG-7.5/B
QKG-7.5/Y
TPG-7.5
32
SPV-20-93.9-9.2
200QJ20-93
20
93
9.2
QKG-9.2/B
QKG-9.2/Y
TPG-9.2
33
SPV-20-108-11
200QJ20-108
20
108
11
QKG-11/B
QKG-11/Y
TPG-11
34
SPV-32-26-4
200QJ32-26
32
26
4
QKG-4/B
QKG-4/Y
TPG-4
35
SPV-32-39-5.5
200QJ32-39
32
39
5.5
QKG-5.5/B
QKG-5.5/Y
TPG-5.5
36
SPV-32-52-7.5
200QJ32-52
32
52
7.5
QKG-7.5/B
QKG-7.5/Y
TPG-7.5
37
SPV-32-65-9.2
200QJ32-65
32
65
9.2
QKG-9.2/B
QKG-9.2/Y
TPG-9.2
38
SPV-32-78-11
200QJ32-78
32
78
11
QKG-11/B
QKG-11/Y
TPG-11
39
SPV-32-91-13
200QJ32-91
32
91
13
QKG-13/B
QKG-13/Y
TPG-13
40
SPV-32-104-15
200QJ32-104
32
104
15
QKG-15/B
QKG-15/Y
TPG-15
41
SPV-50-26-5.5
200QJ50-26
50
26
5.5
QKG-5.5/B
QKG-5.5/Y
TPG-5.5
42
SPV-50-39-9.2
200QJ50-39
50
39
9.2
QKG-9.2/B
QKG-9.2/Y
TPG-9.2
43
SPV-50-52-11
200QJ50-52
50
52
11
QKG-11/B
QKG-11/Y
TPG-11
44
SPV-50-65-15
200QJ50-65
50
65
15
QKG-15/B
QKG-15/Y
TPG-15
45
SPV-50-78-18.5
200QJ50-78
50
78
18.5
QKG-18.5/B
QKG-18.5/Y
TPG-18.5
46
SPV-50-91-22
200QJ50-91
50
91
22
QKG-22/B
QKG-22/Y
TPG-22
47
SPV-50-104-25
200QJ50-104
50
104
25
QKG-25/B
QKG-25/Y
TPG-25
48
SPV-80-22-7.5
200QJ50-22
80
22
7.5
QKG-7.5/B
QKG-7.5/Y
TPG-7.5
常用内外搪瓷防腐供水气压罐型号

直径
容积（T）
高度（m）
最大耐压
φ500
0.27
1.5
0.6Mpa
φ600
0.42
1.75
0.6Mpa
φ700
0.6
1.8
0.6Mpa
φ800
0.85
1.85
0.6Mpa
φ1000
1.5
2.0
0.6Mpa
φ1200
2.2
2.5
0.6Mpa

紫外线消毒装置技术数据

型号
流量m3/h
工作压力Mpa
保险管规格
支数
紫外灯管参数单支功率W
总功率W
LCW-Ⅱ-U(S)-2-1.0
2
1.0
1
1
30
30
LCW-Ⅱ-U(S)-5-1.0
5
1.0
1
1
55
55
LCW-Ⅱ-U(S/M)-8-1.0
8
1.0
2
3
30
90
LCW-Ⅱ-U(S/M)-12-1.0
12
1.0
2
2
55
110
LCW-Ⅱ-U(S/M)-15-1.0
15
1.0
2
4
30
120
LCW-Ⅱ-U(S/M)-20-1.0
20
1.0
2
3
55
165
LCW-Ⅱ-U(S/M)-32-1.0
32
1.0
3
4
55
220
LCW-Ⅱ-U(S/M)-45-1.0
45
1.0
5
5
55
275
LCW-Ⅱ-U(S)-60-1.0
60
1.0
5
6
55
330
LCW-Ⅱ-U(S)-90-1.0
90
1.0
5
5
75
385

订货说明

类别
项目
SPV-B
SPV-Y
SPV-H
备注
设备
水泵主机
√
√
√
主机附件
√
√
√
1.控制柜以外的线缆不在供货范围内。
输水管
√
√
√
气压罐
√
√
可选
2.控制柜以外压力、液位传感仪表根据用户订货情况选配。
控制柜
√
√
√
消毒装置
可选
可选
可选
附件
止回阀
√
√
√
3.如需订购管路中联接用短管、弯管等，请在订货时注明。
闸阀
√
√
√
随机
使用说明书
√
√
√
文件
合格证

1、订货标准产品时只需准确写出产品型号即可，选型前请仔细阅读本手册以确定在技术性能、功能及结构配置等方面是否满足需要。

2、接受用户多种选择功能和选择配置的要求。订货时务必写明具体要求，并另行确认供货范围，否则一律按标准规格制造。

　　2.1该系列设备可将井用潜水电泵变更为各种型号地面离心水泵。

　　2.2气压罐材质可根据用户要求配普通钢或不锈钢。

　　2.3接受除此之外的其他特殊功能供水设备。

3、本公司对产品拥有设计改进权，如有更改，恕不另行通知。
