传统供水设备的缺点

1、二次污染 由于蓄水池或水箱本身的材质问题，容易滋生藻类，而且空气与水池中的水直接接触，空气中的粉尘和细菌容易进入水中，使自来水二次污染。

2、不能充分利用能源 将具备一定压力的自来水放入水池水箱中，使二次加压系统从零开始加压，不能充分利用管网中原有的压力，使能源得不到充分合理的利用。

3、物业管理麻烦 大型蓄水池清洗费时费力，用水受到影响，管理麻烦。

4、先期投资大 修建蓄水池或水箱，需要较大的土建投资；加压设备因为是从零加压，加压泵相对选型较大，也需要较大的先期投入。

5、运行不经济 加压设备选型大，运行中消耗电能较多，使用不经济。

6、安装麻烦 修建水池施工周期长，工程量大，人力投入大，工艺复杂，一旦出现渗漏现象，难以修复，后期维护麻烦。

7、占地面积大 修建水池或水箱都需要占很大的地方，这对于土地资源越来越紧张的我国来说，无疑是一种学浪费，对房地产商来说，寸土寸金，同样是一种浪费。

8、停电即停水 普通变频供水方式在停电水泵即停止工作，所有用户均停水。

无负压管道增压供水设备优点

1.卫生无污染 设备为全密封运行，异物不会进入系统；负压消除器的ZP膜滤装置将空气中的细菌挡住，不会进入系统；稳压平衡器采用食品级防锈涂料或不锈钢制作，不会滋生藻类，真正无污染产品，符合人们对饮水要求越来越高的趋势。

2.能源不浪费 无负压管道增压供水设备直接与管网串接，在原有管网压力的基础上叠加所需的压力，差多少，不多少，能充分利用管网的余压，不会产生负压，不会造成能源的浪费，符合国家节约能源的要求。

3.物业管理方便，简单 无负压管道增压供水设备为数字控制全自动运行，停水停电自动停机，来电来水自动开机；由于不会产生污染，因此无需麻烦的清洗工作。

4.先期投资省 因为无需修建蓄水池或水箱，所以节省了一大笔土建投资，而且由于利用了自来水管网的余压，无需从零加压，因此，加压泵选型较小，设备投资减少。

5.运行成本低 由于加压泵的选型较小，而且采用多泵制，在用水低峰期一台泵足以满足用水需要，用水高峰期时才会启动其它泵，因此，设备运行能耗非常低，降低了运行成本。

6.安装简单 无负压泵增压供水设备为成套供应用户，现场只需联接进出水管，施工周期短，安装简单。

7.占地面积小 因为不需要建水池或水箱，大大节约了占地面积，房地产商可以充分利用节约的土地提高地产利用率。符合国家节约土地资源的要求。

8.停电可维持供水 由于设备有一条公共供水管道与用户管网直接相通，在停电时加压泵虽停止工作，但建筑底层用户依旧维持用水。

说明：

1.以上为常用型号，还可根据用户的要求和具体工程参数另行设计。

2.设备的总流量不包括备用泵流量，以上设备均无备用泵，可以根据用户要求加装备用泵。

3.稳压平衡器的容积应根据用户自来水管径和用水量计算调整。

4.设备的安装空间是选用卧式稳压平衡器的建议方案，在满足设备安装的条件下，可以根据用户的要求和安装现场的具体情况进行调整。

适用范围：

1.公共供水管网的中间加压泵站。

2.各种住宅小区及写字楼、宾馆等民用建筑。

3.可与已建水池或水箱结合使用，降低能耗。

4.可与已有变频供水设备结合使用。进一步节能。

5.各种工业生产和生活用水系统。

选型说明：

无负压管道增压供水设备的选型需根据用户自来水供水量（即自来水管径、压力），用户实际用水量、建筑物高度等数据来确定，从设备选型表中选择稳压平衡器容积的前提是自来水流量满足高峰期用户的用量，如果自来水管径很细，流量不能满足高峰期的用水要求，供货前需要重新计算稳压平衡器的容积、用户需要提供如下数据：

 用水高峰期的自来水供水量（ｍ３/h）

 用水高峰期用户用水量（m3/h）

 用水高峰期的持续时间（h）

订货须知：

1.用户可根据我公司提供的型号表，自行选择设备型号，如用户有特殊要求，本公司可被您的要求进行设计和供货，本设备成套供应。

2客户如需要我公司代表设备型号，请提供详细的工程参数，包括用户自来水管径压力；用户实际用水量；不利供水点的高度。

3.客户如无特殊说明，水泵选用型号表所提供的型号，用户也可选用其他型号水泵。

4.本公司可像客户提供设备所有的配套附件。

5.本公司负责设备的组装、调试及售后服务工作。

服务承诺:

1.本公司无偿为用户提供供水设计方案。

2.本公司义务为用户提供技术培训和咨询。

3.本公司对我方产品提供一年的保修服务。终身负责保修。

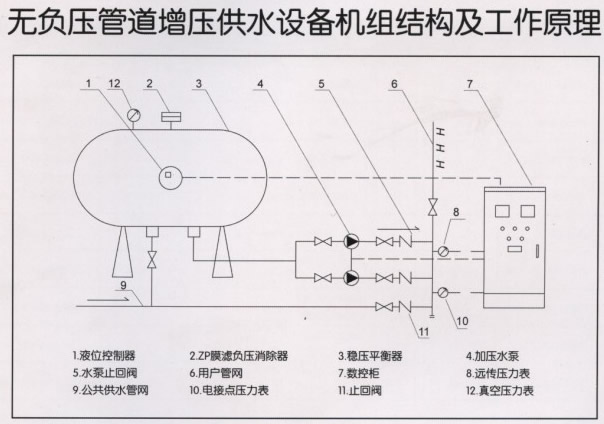

图中，如果管网水压高于设定压力值时，水泵机组4不工作，自来水可通过止回阀11到达用户管道6供水。

　　如果水压低于设定压力值时，由电接点压力表10给变频数控柜7信号，变频软启动电泵机组4加压供水，直到用户管道6实际压力等于设定压力值，变频数控柜7控制水泵机组4以恒定压力运行。

　　当用水高峰时，管网压力下降低于设定压力值时，远传压力表8给变频数控柜7信号，使变频器频率升高，水泵机组4转速增加，出水量增加，出口压力上升，使用户管道6实际压力等于设定压力值。

　　当用水低谷时，管网压力上升高于设定压力值时，远传压力表8给变频数控柜7信号，使变频器频率降低，水泵机组4转速降低，使用户管道6实际压力等于设定压力值，若频率降低到水泵机组4已无实际流量，而处于空转状态，则水泵机组4自动停止工作，自来水直接通过止回阀11到达用户管道6供水。

　　如果自来水对稳压平衡器3的进水大于水泵机组4的供水或者两者保持平衡，则ZP膜滤真空抑制器2使整个稳压平衡器3与外界隔离，维持正常供水；当稳压平衡器3的进水小于水泵机组4的供水时，ZP膜滤真空抑制器2使整个稳压平衡器3与外界相通，破坏负压的形成，从而确保自来水管网的正常供水，井且不影响其他用户用水。

　　当自来水停水时，水泵机组4仍可工作，直到稳压平衡器3中水位下降至液位控制器1所设定水位后自动停机，来水后自动开机。

　　当停电时，水泵机组不工作，自来水可直接通过止回阀11到达用户管道6供水，来电时机组自动开机恢复正常供水。

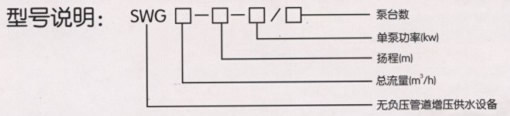

无负压管道增压供水设备型号表

序号	设备型号	流量（m3/h）	扬程（m）	参考户数	推荐水泵			稳压平衡器 φ×L（m）	建议安装空间 长×宽×高（m）
					型号	台数	功率（kw）
1	SWG4-20-0.75/1	2.8 4 4.8	20.6 20 18	4 8 11	ISG25-125	1	0.75	0.6×1.2	3.0×2×3.0
2	SWG4-32-1.5/1	2.8 4 4.8	33 32 30	4 8 11	ISG25-160	1	1.5	0.6×1.2	3.2×2×3.0
3	SWG6.3-32-2.2/1	4.4 6.3 7.6	33 32 30	10 18 25	ISG40-160	1	2.2	0.6×1.3	3.2×2×3.0
4	SWG6.3-50-4/1	4.4 6.3 7.6	51 50 48	10 18 25	ISG40-200	1	4	0.6×1.3	3.2×2×3.0
5	SWG6.3-80-7.5/1	4.4 6.3 7.6	82 80 74	10 18 15	ISG40-250	1	7.5	0.6×1.3	3.2×2×3.0
6	SWG10.6-36-3.0/1	7.5 10.6 12.5	37 36 34	25 44 60	ISG40-200(1)B (ISG50-200B)	1	3.0	0.8×1.6	3.6×2.4×3.0
7	SWG10.6-60-7.5/1	7.5 10.6 12.5	61.4 60 58	25 44 60	ISG40-250(1)B (ISG50-250B)	1	7.5	0.6×1.6	3.6×2.4×3.0
8	SWG12.5-32-3/1	8.8 12.5 15	33 32 30	33 60 80	ISG40-160(1) (ISG50-160)	1	3	0.8×1.6	3.6×2.4×3.0
9	SWG12.5-50-5.5/1	8.8 12.5 15	51.2 50 48	33 60 80	ISG40-200(1) (ISG50-200)	1	5.5	0.8×1.6	3.6×2.4×3.0
10	SWG12.5-80-11/1	8.8 12.5 15	26 24 20.6	80 140 184	ISG40-250(1) (ISG50-250)	1	11	0.8×1.6	3.6×2.4×3.0
11	SWG22-24-3.0/1	15 21.6 26	26 24 20.6	80 140 184	ISG50-160(1)B (ISG65-160B)	1	30	0.8×1.6	3.6×2.4×3.0
12	SWG22-38-5.5/1	15.2 21.8 26.2	40 38 34.5	80 140 184	ISG50-200(1)B (ISG65-200B)	1	5.5	0.8×1.6	3.6×2.4×3.0
13	SWG22-60-11/1	15 21.6 26	61 60 57.4	80 140 184	ISG50-250(1)B (ISG65-250B)	1	11	0.8×1.6	3.6×2.4×3.0
14	SWG22-85-15/1	14.4 20.6 24.7	86 85 83	73 130 170	ISG50-315(1)C (ISG65-315C)	1	15	0.8×1.6	3.6×2.4×3.0
15	SWG22-101-18.5/1	15.7 22.5 27	103 101 98	84 146 190	ISG50-315(1)B (ISG65-315B)	1	18.5	0.8×1.6	3.6×2.4×3.0
16	SWG25-32-4/1	17.5 25 30	34.4 32 27.5	100 170 225	ISG50-160(1) (ISG65-160)	1	4	0.8×1.6	3.6×2.4×3.0
17	SWG25-50-7.5/1	17.5 25 30	52.7 50 45.5	100 170 225	ISG50-200(1) (ISG65-200)	1	7.5	0.8×1.6	3.6×2.4×3.0
18	SWG25-80-15/1	17.5 25 30	82 80 76.5	100 170 225	ISG50-250(1) (ISG65-250)	1	15	0.8×1.6	3.6×2.4×3.0
19	SWG25-125-30/1	17.5 25 30	128 125 122	100 170 225	ISG50-315(1) (ISG65-315)	1	30	0.8×1.6	3.6×2.4×3.0
20	SWG44-38-7.5/1	30.5 43.5 52	40.6 38 33.4	230 390 500	ISG50-200(1)B (ISG60-200B)	1	7.5	0.8×1.8	4.2×2.8×3
21	SWG44-60-15/1	30.5 43.5 52	62 60 54	230 390 500	ISG65-250(1)B (ISG80-250B)	1	15	0.8×1.8	4.2×2.8×3
22	SWG44-100-30/1	30.5 43.5 52	102.5 100 98	230 390 500	ISG65-315(1)B (ISG60-315B)	1	30	0.8×1.8	4.2×2.8×3
23	SWG6.2-23.6-1.5/1	4.9 6.2 7.4	24.8 23.6 22	11 18 25	40DL×2	1	1.5	0.6×1.3	3.2×2×3
24	SWG6.2-35.4-2.2/1	4.9 6.2 7.4	37.2 35.4 33	11 18 25	40DL×3	1	2.2	0.6×1.3	3.2×2×3
25	SWG6.2-47.2-3/1	4.9 6.2 7.4	49.6 47.2 44	11 18 25	40DL×4	1	3	0.6×1.3	3.2×2×3
26	SWG6.2-59-4/1	4.9 6.2 7.4	62 59 55	11 18 25	40DL×5	1	4	0.6×1.3	3.2×2×3
27	SWG6.2-70.8-4/1	4.9 6.2 7.4	74.4 70.8 66	11 18 25	40DL×6	1	4	0.6×1.3	3.2×2×3
28	SWG6.2-82.6-5.5/1	4.9 6.2 7.4	86.3 82.6 77	11 18 25	40DL×7	1	5.5	0.6×1.3	3.2×2×3
29	SWG6.2-94.4-5.5/1	4.9 6.2 7.4	99.2 94.4 88	11 18 25	40DL×8	1	5.5	0.6×1.3	3.2×2×3
30	SWG6.2-106-5.5/1	4.9 6.2 7.4	112 106 99	11 18 25	40DL×9	1	5.5	0.6×1.3	3.2×2×3
31	SWG6.2-118-7.5/1	4.9 6.2 7.4	124 118 110	11 18 25	40DL×10	1	7.5	0.6×1.3	3.2×2×3
32	SWG6.2-130-7.5/1	4.9 6.2 7.4	136 130 121	11 18 25	40DL×11	1	7.5	0.6×1.3	3.2×2×3
33	SWG6.2-142-7.5/1	4.9 6.2 7.4	149 142 132	11 18 25	40DL×12	1	7.5	0.6×1.3	3.2×2×3
34	SWG12.6-36.6-3/1	9.0 12.6 16.2	39.9 36.6 31.8	35 60 90	50DL×3	1	3	0.8×1.6	3.6×2.6×3.0
35	SWG12.6-48.8-4/1	9.0 12.6 16.2	53.2 48.8 42.4	35 60 90	50DL×4	1	4	0.8×1.6	3.6×2.6×3.0
36	SWG12.6-61-5.5/1	9.0 12.6 16.2	66.5 61 53	35 60 90	50DL×5	1	5.5	0.8×1.6	3.6×2.6×3.0
37	SWG12.6-73.2-5.5/1	9.0 12.6 16.2	79.8 73.2 63.6	35 60 90	50DL×6	1	5.5	0.8×1.6	3.6×2.6×3.0
38	SWG12.6-85.4-7.5/1	9.0 12.6 16.2	93.1 85.4 74.2	35 60 90	50DL×7	1	7.5	0.8×1.6	3.6×2.6×3.0
39	SWG12.6-97.6-7.5/1	9.0 12.6 16.2	106 97.6 84.8	35 60 90	50DL×8	1	7.5	0.8×1.6	3.6×2.6×3.0
40	SWG12.6-110-11/1	9.0 12.6 16.2	120 110 95.4	35 60 90	50DL×9	1	11	0.8×1.6	3.6×2.6×3.0
41	SWG12.6-122-11/1	9.0 12.6 16.2	133 122 106	35 60 90	50DL×10	1	11	0.8×1.6	3.6×2.6×3.0
42	SWG30-32-5.5/1	18 30 35	37 32 29	106 225 280	65DL×2	1	5.5	0.8×1.8	4.2×3×3.2
57	SWG100.8-80-22/2	64.8 100.8 130.32	86.4 80 68.4	660 1170 1630	80DL×4	2	22	1.4×3.0	5.6×5×3.2
58	SWG100.8-100-30/2	64.8 100.8 130.32	108 100 85.5	660 1170 1630	80DL×5	2	30	1.4×3.0	5.6×5×3.6
59	SWG100.8-120-30/2	64.8 100.8 130.32	120 120 103	660 1170 1630	80DL×6	2	30	1.4×3.0	5.6×5×3.6
60	SWG100.8-140-37/2	64.8 100.8 130.32	151 140 120	660 1170 1630	80DL×7	2	37	1.4×3.0	5.6×5×3.6
61	SWG100.8-160-45/2	64.8 100.8 130.32	173 160 137	860 1170 1630	80DL×8	2	45	1.4×3.0	5.6×5×4.2
62	SWG100.8-180-45/2	64.8 100.8 130.32	194 180 154	660 1170 1630	80DL×9	2	45	1.4×3.0	5.6×5×4.2
63	SWG100.8-200-55/2	64.8 100.8 130.32	216 200 171	660 1170 1630	80DL×10	2	55	1.4×3.0	5.6×5×4.2
64	SWG200-40-18.5/2	144 200 252	43.4 40 34	1840 2700 3300	100DL×2	2	18.5	1.6×4.2	7×5.8×3.6
65	SWG200-60-30/2	144 200 252	65.1 60 51	1840 2700 3300	100DL×3	2	30	1.6×4.2	7×5.8×3.6
66	SWG200-40-37/2	144 200 252	86.8 80 68	1840 2700 3300	100DL×4	2	37	1.6×4.2	7×5.8×3.6
67	SWG200-100-45/2	144 200 252	109 100 85	1840 2700 3300	100DL×5	2	45	1.6×4.2	7×5.8×3.6
68	SWG200-120-55/2	144 200 252	130 120 102	1840 2700 3300	100DL×6	2	55	1.6×4.2	7×5.8×3.6
